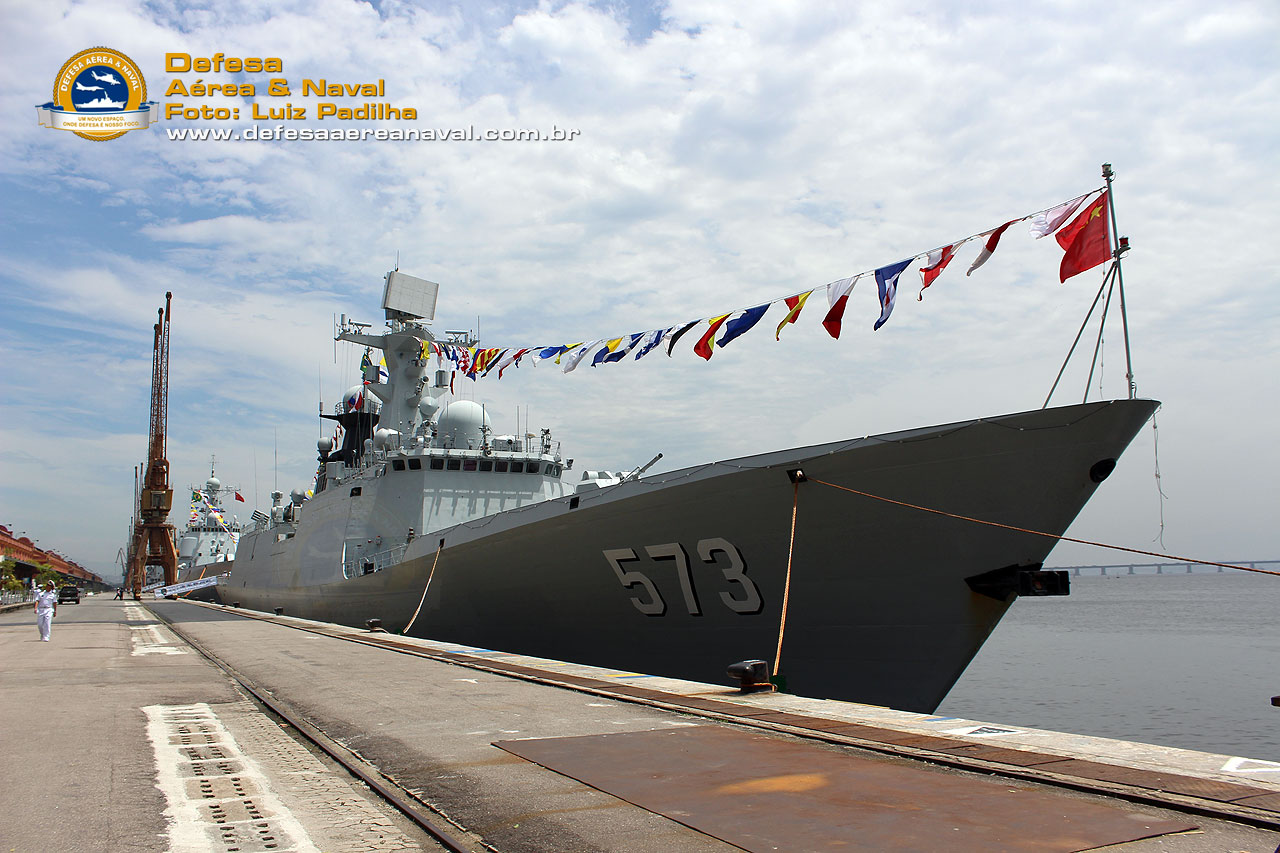

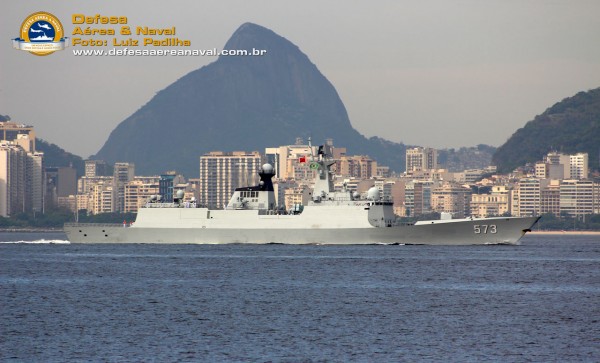

Fragata ‘Liuzhou’ FFG-573 no Rio de Janeiro



O FFG-573 Liuzhou é uma fragata multifunção do Tipo 054A construída no estaleiro Hudong Zhonghua Shipyard, Shanghai, comissionada em dezembro de 2012 possuindo a denominação de classe  Jiangkai II pela OTAN.

Esta fragata tem ligeiras modificações em comparação ao Tipo 054, com aumento da sua capacidade de defesa anti-aérea pela adição de uma célula de sistema de lançamento vertical (VLS), no convés de vante empregando 32 mísseis anti-aéreos HQ-6 e adição de sensores para orienta-los.

Desde o início da execução do plano de produção em série destes navios com a construção de 2 a 3 por ano, dezenove foram lançados. Pelo menos vinte serão construídos e há especulações de que mais de 24 serão construídos, os mais modernos adotando um design mais recente.

Estes fragatas são multi-propósito, o que proporciona uma enorme capacidade de ação, particularmente a escolta de navios capitais, como o LPD Tipo 071  e seu novo porta-aviões Liaoning (CV-16).

Características gerais

Fragata – Tipo 054 ( Jiangkai Classe II – OTAN)

Comprimento: 134m

Boca: 16m

Deslocamento máximo: 4.000 ton

Propulsão: CODAD, 4 x Shaanxi PA6 STC diesel, 5.700 kW (7.600 + hp @ 1084 rpm) cada, 2 eixos

Velocidade máxima: 27 knots com alcance de 8.500 milhas náuticas (18 nós)

Tripulação: 165

Helicoptero: 1 KA-28 ASW ou  Harbim Z-9

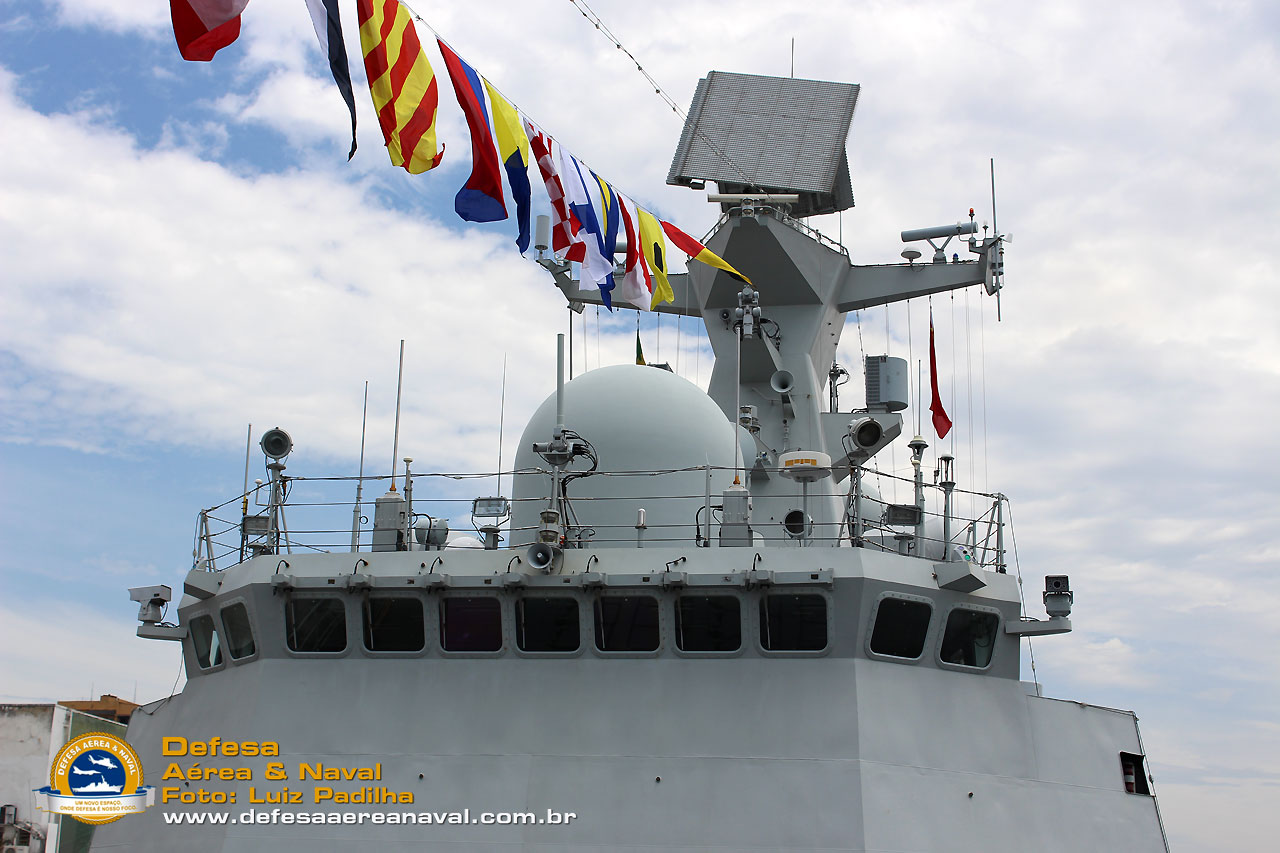

Sensores

Radar Tipo 382 (atualizaçao do Tipo 381 “Sea Eagle S/C”) 3D ar/superfície

Radar Tipo 344 (Mineral-ME ) aquisição de alvos OTH e SSM

Radar de diretor de tiro Tipo 347  (MR-90 Dome) SAM

Radar MR-36A de busca de superfície

3 radares Tipo 347G  2 para o CIWS 730 e um para o canhão de 76 milímetros

2 x radares de navegação Racal RM-1290

Sonar fixo MGK de média freqüência do sistema de sonar ativo/passivo ZKJ-4B/6 (desenvolvido a partir do Thomson-CSF TAVITAC)

Sistema de combate de dados HN-900 com enlace de dados(o equivalente chinês de Ligação link 11 A/B, a ser atualizado) SNTI-240SATCOM

Banda KU AKD5000S

Armamento

1 lançador com 32 células sistema de lançamento vertical VLS HQ-16 SAM de mísseis anti-aéreos
2 lançadores quádruplos C-803 para mísseis anti-navio
1 canhão PJ26  de 76 milímetros
2 CIWS Tipo 730 de 30 milímetros

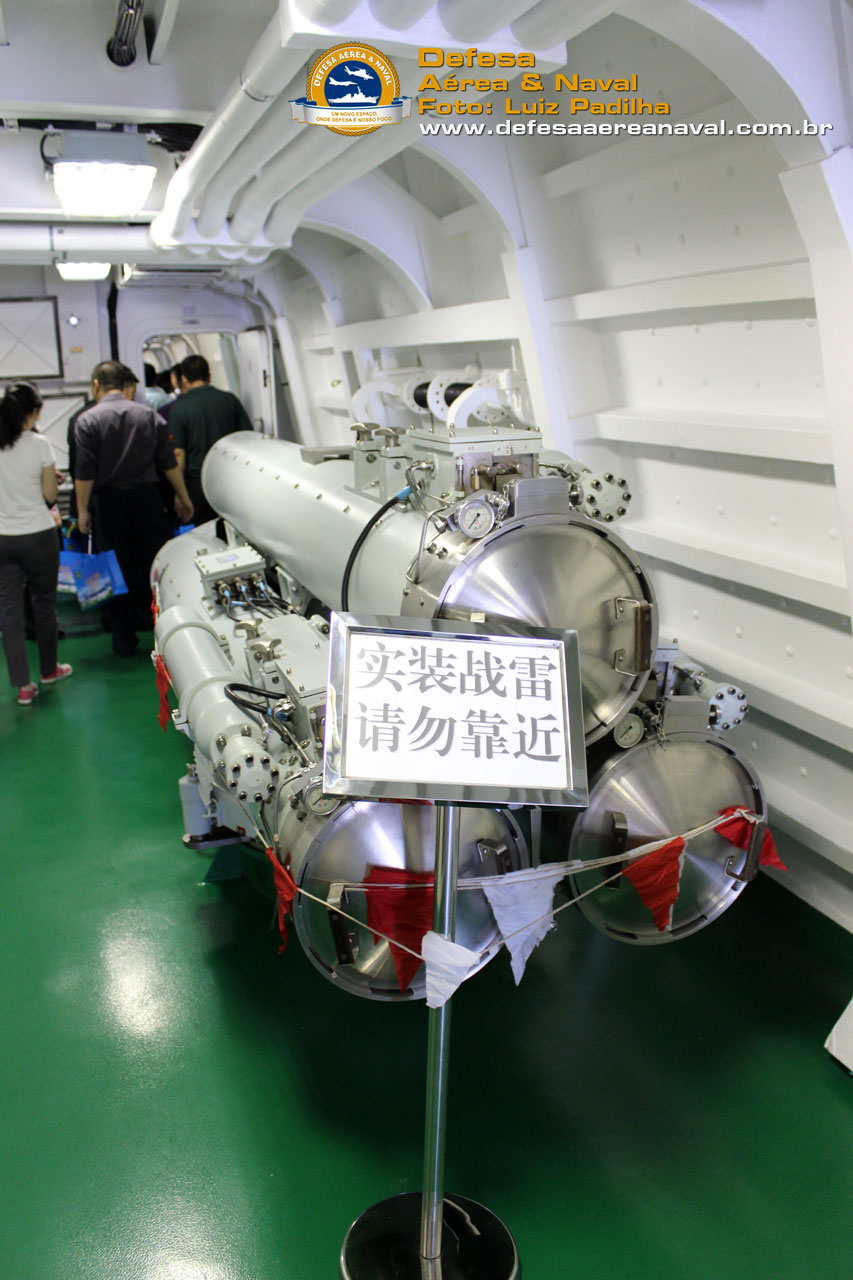

2 lançadores triplos de torpedos de 324 milímetros YU-7

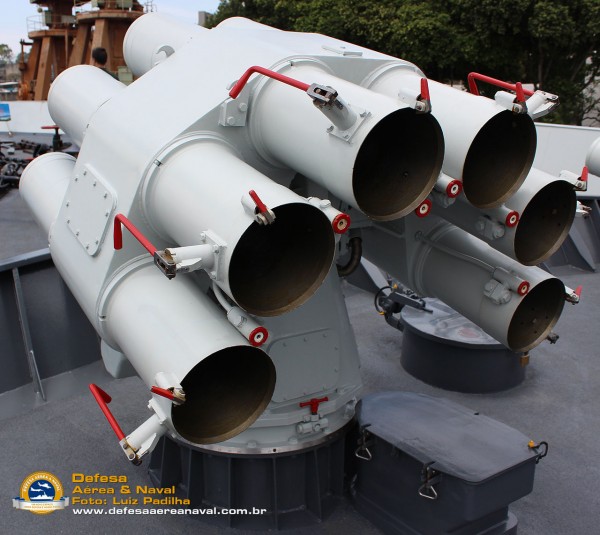

2 lançadores sêxtuplos de foguetes anti-submarinos Tipo 87 de 240 milímetros
2 Decoys Tipo 726-4 de 18 tubos

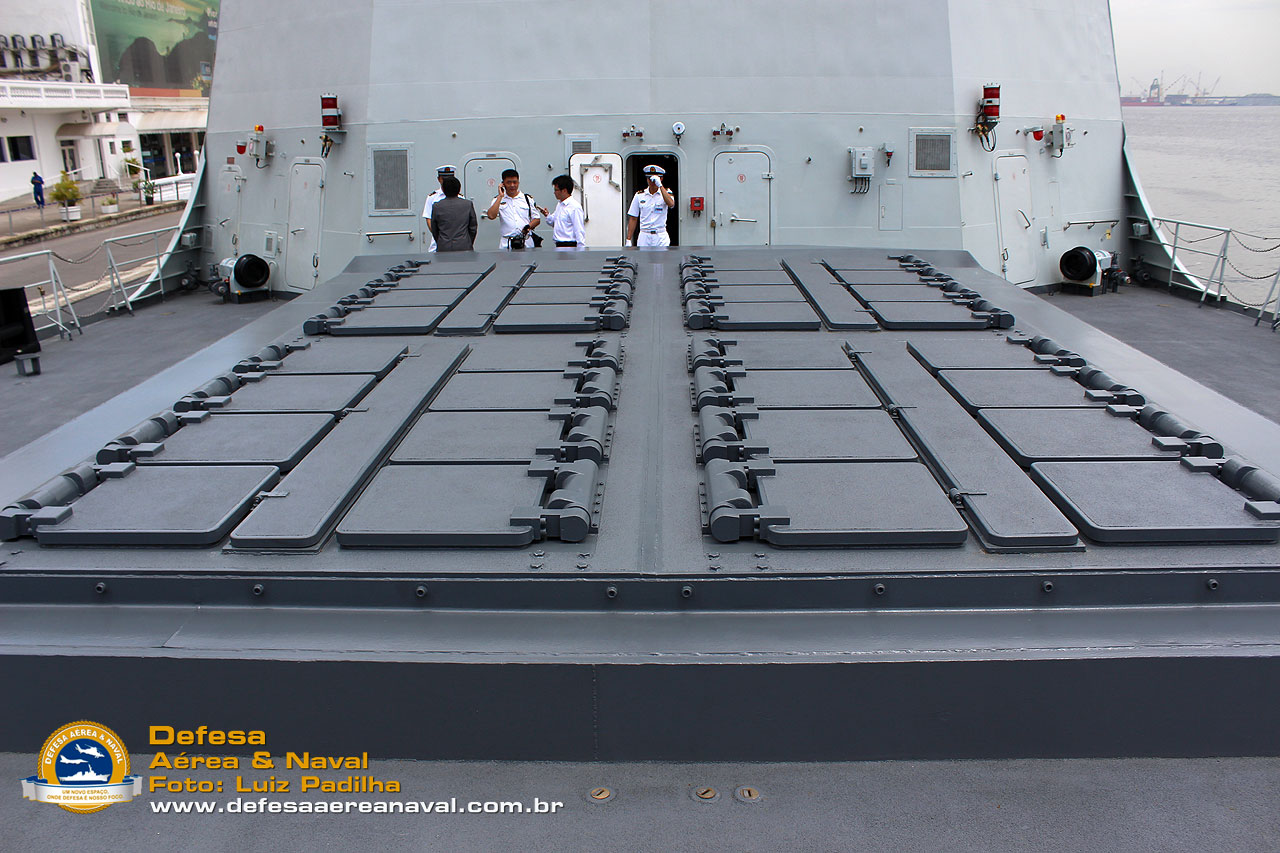

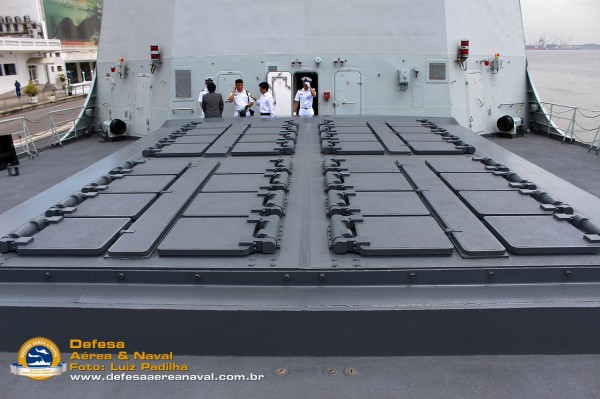

Ao contrário do lançador do HQ-9 do Destroyer 052C, que adota um método de lançamento frio, o lançador do HQ-16 adotar um método de lançamento quente, com o mesmo princípio de design do americano Mk 41, com um sistema de exaustão comum compartilhado que fica situado entre as duas linhas de lançamento retangular dos tubos. O sistema também é capaz de disparar míssil anti-submarino.

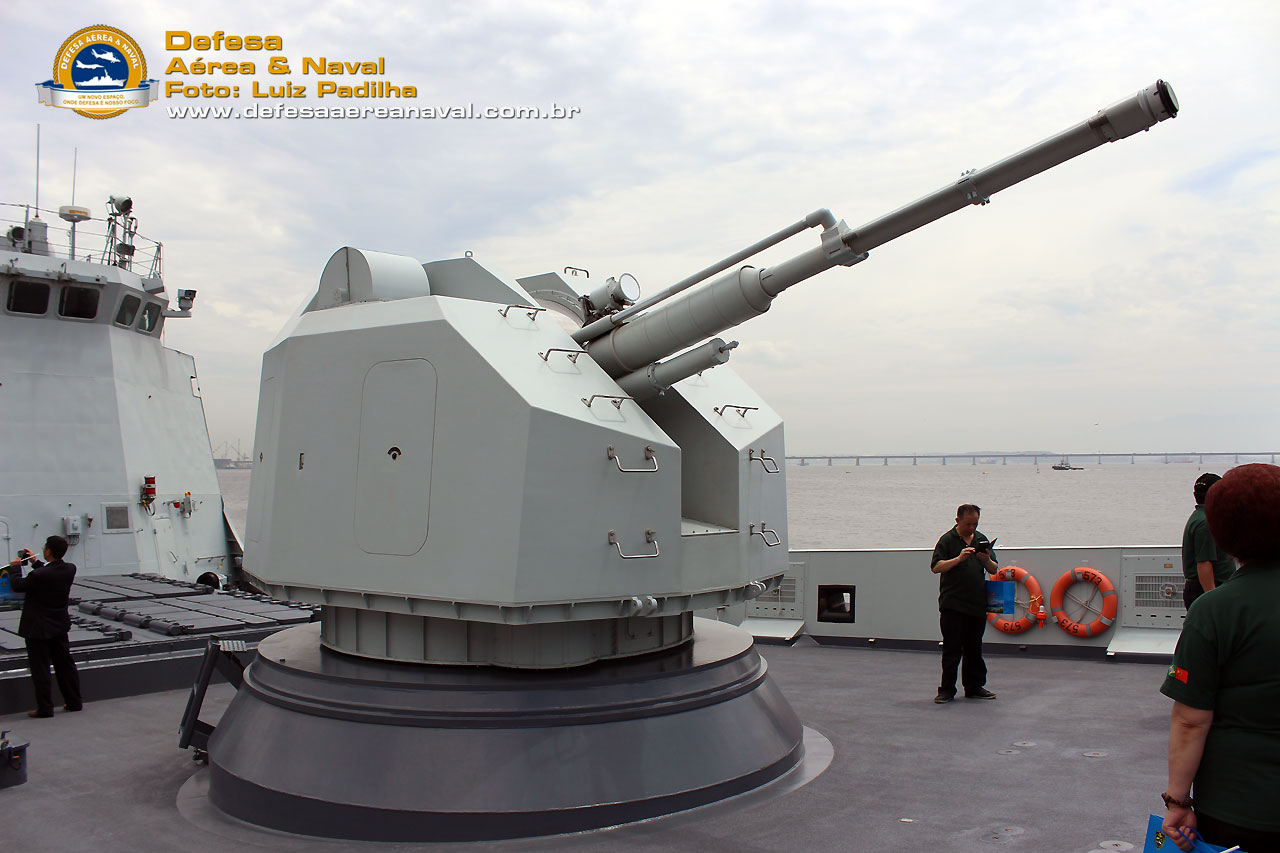

O canhão é o PJ26 furtivo 76 milímetros, um desenvolvimento chinês de russo AK-176. A adoção de canhões com menor calibre é o resultado da necessidade de maior taxa de fogo para defesa aérea, incluindo a defesa contra mísseis anti-navio skimming. O PJ26 utiliza material sintético avançado, como a fibra de vidro a um grau muito maior do que o original AK-176, resultando em mais de 30% de redução do peso, tendo 11,5 toneladas contra os 16,8 toneladas do AK-176.

No início de 2013, a Tailândia iniciou negociações para uma proposta chinesa de 3 fragatas da classe 054A para o Royal Thai Navy, que tem um orçamento de 30 bilhões de baht tailandês ou cerca de US $ 1 bilhão para duas fragatas.
